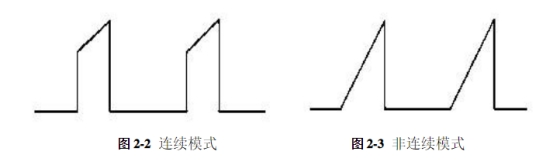

開關電源的作業形式能夠分為兩種：接連形式（CCM）和不接連形式（DCM）。T1—矩形脈沖寬度。從式中能夠看出：當保持Um和T不變的時分，我們只需能夠使脈沖寬度隨輸出電壓的增大而變窄就能夠減小U0然后保持輸出電壓的安穩。2.2開關電源的作業形式開關電源[9]的作業形式能夠分為兩種：接連形式（CCM）和不接連形式（DCM）。它們的變壓器初級電流波形如圖2-2、2-3所示：
由圖可知，在接連形式下，初級電流是從一定幅度開始增大的，上升到峰值再迅速降到零。這表明，在接連形式下，儲存在高頻變壓器中的能量在每個開關周期內并未悉數釋放掉，所以下一開關周期具有一個初始能量。采用接連形式可減小初級峰值電流Ip和有效值電流IRMS，下降芯片的功耗，相對效率會高。但接連形式要求增大初級電感量Lp，這會導致高頻變壓器的體積增大。綜上所述，接連形式適用于大輸出功率和大尺寸高頻變壓器的規劃傍邊。非接連形式的開關電流則是從零開始上升到峰值，再降至零的。這意味著儲存在高頻變壓器中的能量必須在每個開關周期內完全釋放掉。非接連形式一般適用于小輸出功率較和小尺寸高頻變壓器的規劃傍邊。在規劃時，應歸納考慮兩種形式的優缺點，當輸出功率比較高的時分作業在CCM形式，當輸出功率比較低或待機情況下作業在DCM形式。本規劃的開關電源作業在DCM形式下。
反激開關電源的輸入端峰值電流I=VS*Ton/L，（VS：輸入電壓，Ton：開關開通時刻，L：原邊電感）反激式變壓器開關電源，是指當變壓器的初級線圈正好被直流脈沖電壓鼓勵時，變壓器的次級線圈沒有向負載供給功率輸出，而僅在變壓器初級線圈的鼓勵電壓被關斷后才向負載供給功率輸出，這種變壓器開關電源稱為反激式開關電源。

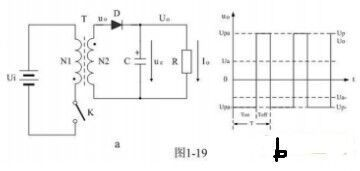

圖1-19-a是反激式變壓器開關電源的簡單作業原理圖，圖1-19-a中，Ui是開關電源的輸入電壓，T是開關變壓器，K是操控開關，C是儲能濾波電容，R是負載電阻。
