開關電源的輸入一般有濾波器來減小電源反應到輸入的紋波，輸入濾波器一般有電容和電感組成π型濾波器，輸入別離有AC-DC電源輸入電路和DC-DC電源輸入電路兩種。
由于電容器在瞬態時可以看成是短路的，當開關電源上電時，會發生非常大的沖擊電流。沖擊電流的幅度要比穩態作業電流大許多，如對沖擊電流不加以束縛，不但會燒壞保險絲，焚毀接插件，還會由于一起輸入阻抗而攪擾鄰近的電器設備。下面談下兩種束縛DC-DC電源沖擊電流的方法。
1、長短針法：

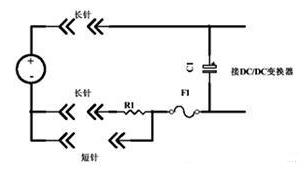

長短針法沖擊電流管制電路如上圖所示：在DC-DC電源板刺進時，長針觸摸，輸入電容C1通過電阻R1充電，當電源板完全刺進時，電阻R1被斷針短路。C1代表DC-DC電源的一切電容量。
該方法缺點是刺進的速度不能控制，如刺進速度過快，電容C1還沒充滿電時，短針就現已觸摸，沖擊電流的束縛效果就欠好。也可用熱敏電阻法來束縛沖擊電流，但由于DC-DC電源的輸入電壓較低，輸入電流較大，在熱敏電阻上的功耗也較大，一般不必這種方法。
2、有源沖擊電流管制法：
運用MOS管控制沖擊電流可以戰勝無源束縛法的缺點。MOS管有導通阻抗Rds_on低和驅動簡單的特色，在周圍加上少數元器材就可以做成沖擊電流管制電路。MOS管是電壓控制器材，其極間電容等效電路如下圖所示：
帶外接電容C2的N型MOS管極間電容等效電路MOS管的極間電容柵漏電容Cgd、柵源電容Cgs、漏源電容Cds可以由公式確定，公式中MOS管的反應電容Crss，輸入電容Ciss和輸出電容Coss的數值在MOS管的產品技術手冊上可以查到。公式如下：
電容充放電快慢抉擇MOS管注冊和關斷的快慢，為保證MOS管情況間轉化是線性的和可預知的，外接電容C2并聯在Cgd上，如果外接電容C2比MOS管內部柵漏電容Cgd大許多，就會減小MOS管內部非線性柵漏電容Cgd在情況間轉化時的效果。外接電容C2被用來作為積分器對MOS管的開關特性進行精確控制，控制了漏極電壓線性度就能精確控制沖擊電流。

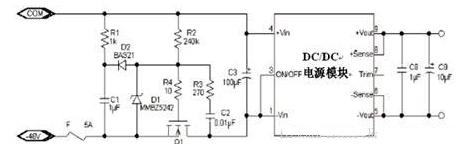

如上圖所示：基于MOS管的自啟動有源沖擊電流管制法電路。MOS管Q1放在DC-DC電源的負電壓輸入端，在上電瞬間，DC-DC電源的第1腳電平和第4腳相同，然后控制電路按必定的速率將它降到負電壓，電壓下降的速度由時間常數C2*R2抉擇，這個斜率抉擇了最大沖擊電流。
D1用來束縛MOS管Q1的柵源電壓，元器材R1，C1和D2用來確保MOS管Q1在剛上電時保持關斷情況。上電后，MOS管的柵極電壓要慢慢上升，當柵源電壓Vgs高到必定程度后，二極管D2導通，這樣一切的電荷都給電容C1以時間常數R1×C1充電，柵源電壓Vgs以相同的速度上升，直到MOS管Q1導通發生沖擊電流。其間Vth為MOS管Q1的最小門檻電壓，VD2為二極管D2的正向?qū)▔航?，Vplt為發生Iinrush沖擊電流時的柵源電壓。Vplt可以在MOS管廠商所供應的產品資料里找到。
漏極擊穿電壓Vds有必要挑選Vds比最大輸入電壓Vmax和最大輸入瞬態電壓還要高的MOS管，關于通訊系統頂用的MOS管，一般挑選Vds≥100V。穩壓管D1是用來維護MOS管Q1的柵極以避免其過壓擊穿，明顯MOS管Q1的柵源電壓Vgs有必要高于穩壓管D1的最大反向擊穿電壓。一般MOS管的柵源電壓Vgs為20V，引薦12V的穩壓二極管。
其間Pout為DC-DC電源的最大輸出功率，Vmin為最小輸入電壓，η為DC-DC電源在輸入電壓為Vmin輸出功率為Pout時的效率。η可以在DC-DC電源廠商所供應的數據手冊里查到。MOS管的Rds_on有必要很小，它所引起的壓降和輸入電壓比較才可以忽略。
該方法優點為功耗低，常溫、低溫、高溫對浪涌電流的束縛效果都特別好。缺點為體積大、本錢高。
AC-DC電源中輸入電壓首要通過干擾濾波，通過橋式整流器變成直流，再通過電解電容器進行波形滑潤，然后進入直流-直流轉換器。輸入浪涌電流便是在對這個電解電容器進行初始充電時產生的，沖擊電流的大小由許多因素抉擇，如輸入電壓大小、輸入電線阻抗、電源內部輸入電感及等效阻抗、輸入電容等效串聯阻抗等。
這些參數依據不同的開關電源體系和布局不同而不同，很難進行預算，最精確的方法是在實踐運用中測量沖擊電流的大小。但在測量沖擊電流時，不能因引進傳感器而改變沖擊電流的大小。下面談下三種常用的AC-DC電源避免沖擊電流的方法。
1、串聯電阻法：
關于小功率AC-DC電源，可以用串聯電阻法。假如電阻選得大，沖擊電流就小，但在電阻上的功耗就大，所以有必要挑選折中的電阻值，使沖擊電流和電阻上的功耗都在答應的規劃之內。
上圖所示為串聯電阻法沖擊電流控制電路（適用于橋式整流和倍壓電路，其沖擊電流相同），關于110V、220V雙電壓輸入電路，應該在R1和R2方位放兩個電阻，這樣在110V輸入銜接線銜接時和220V輸入銜接線斷開時的沖擊電流相同大。關于單輸入電壓電路，應該在R3方位放電阻。
串聯在電路上的電阻有必要能接受在開機時的高電壓和大電流，大額定電流的電阻在這種運用中比較適宜，常用的為線繞電阻，但在高濕度的環境下，則不要用線繞電阻。因線繞電阻在高濕度環境下，瞬態熱應力和繞線的脹大會下降維護層的效果，會因濕氣入侵而引起電阻損壞。
該方法利益為電路簡略、本錢低、對浪涌電流的的避免方面幾乎不受高低溫的影響。缺點為只適宜細微功率開關電源，對效率影響很大。
2、熱敏電阻法：
在小功率AC-DC電源中，負溫度系數熱敏電阻（NTC）常用在第一種方法圖中的R1、R2、R3方位。在開關電源第一次發起時，NTC的電阻值很大，可束縛沖擊電流，隨著NTC的自身發熱，其電阻值變小，使其在作業情況時的功耗減小。該方法利益為電路簡略有用、本錢低。這種方法的缺點是當?shù)谝淮伟l(fā)起后，熱敏電阻要過一會兒才到達其作業情況電阻值，假如這時的輸入電壓在電源可以作業的最小值鄰近，剛發起時由于熱敏電阻阻值還較大，它的壓降較大，電源就可能作業在打嗝情況。當電源關掉后，熱敏電阻需要一段冷卻時刻來將阻值升高到常溫態以備下一次發起，冷卻時刻依據器材、裝置方法、環境溫度的不同而不同，一般為1分鐘。假如電源關掉后馬上打開，熱敏電阻還沒有變冷，這時對沖擊電流失去束縛效果，這就是在運用這種方法控制沖擊電流的開關電源不主張?jiān)陉P(guān)掉后馬上打開的原因。
3、有源沖擊電流管制法：

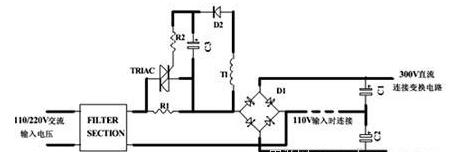

關于大功率AC-DC電源，沖擊電流管制器材在正常作業時應該短路，這樣可以減小沖擊電流管制器材的功耗。如下圖所示：挑選R1作為發起電阻，在發起后用可控硅將R1旁路，因在這種沖擊電流避免電路中的電阻R1可以選得很大，通常不需要改動110V輸入倍壓和220V輸入時的電阻值。圖中所畫為雙向可控硅，也可以用晶閘管或繼電器將其替代。
有源沖擊電流管制電路（橋式整流時的沖擊電流大），在電路在剛發起時，沖擊電流被電阻R1束縛，當輸入電容充滿電后，有源旁路電路開端作業將電阻R1旁路，這樣在穩態作業時的損耗會變得很小。在這種可控硅發起電路中，很容易通過開關電源主變壓器上的一個線圈來給可控硅供電，由開關電源的緩發起來供應可控硅的推遲發起，這樣在開關電源發起前就可以通過電阻R1將輸入電容充滿電。
關于各種浪涌電流避免計劃各自有各自的優勢，需求依據實踐要求來挑選，看應用產品對AC-DC電源的要求來挑選適合的會更好。
